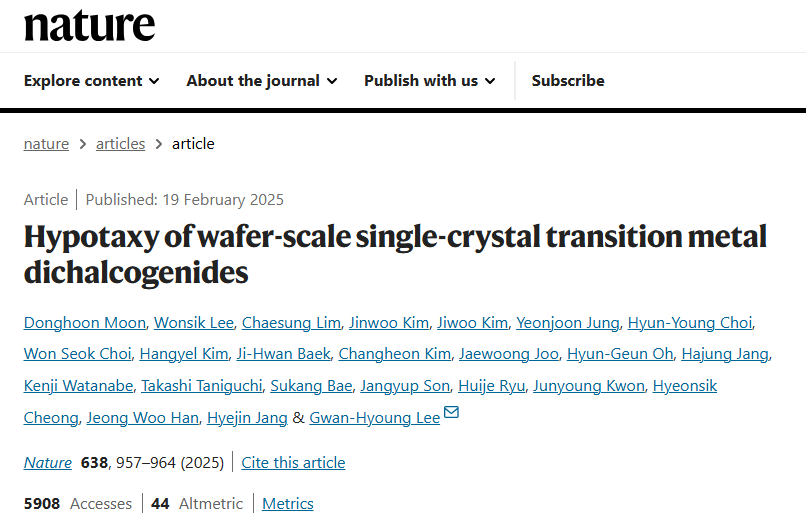

Hypotaxy 技術的提出，為石墨烯半導體的發展提供了一條全新的路線。該方法利用石墨烯作為模板，引導 TMDs 在其下方有序排列并形成高質量的單晶薄膜。這一過程不僅可以在各種基板上直接生長高質量的石墨烯-TMDs 復合結構，還能避免傳統CVD方法所需的材料轉移步驟，從而提高制造工藝的簡便性和器件的均勻性。此外，由于Hypotaxy 過程可在400°C的低溫環境下進行，能夠與現有的半導體制造工藝兼容，滿足集成電路制造的要求。

  Hypotaxy 技術結合了石墨烯和TMDs的優勢，實現了高遷移率、高穩定性和低功耗的半導體材料體系。在這一體系中，石墨烯不僅充當了生長模板，還能有效提升TMDs的電子輸運特性。通過在石墨烯上預先設計納米孔結構，可以精確控制 TMDs 的生長區域，從而形成具有特定帶隙和電子特性的納米器件。

石墨烯在晶體管中的應用

  石墨烯在晶體管領域的應用主要集中在高頻電子器件和低功耗邏輯電路中。由于其極高的載流子遷移率，石墨烯場效應晶體管（GFET）在高頻電子學中具有廣泛的應用前景。例如，GFET 已在太赫茲（THz）探測器、射頻放大器和高速光電探測器中取得了重要突破。此外，隨著異質集成技術的發展，石墨烯與氮化鎵（GaN）、碳化硅（SiC）等寬禁帶半導體結合的研究也備受關注，旨在提高高功率電子器件的性能。

  在低功耗邏輯電路中，石墨烯的零帶隙問題使其難以直接替代硅。然而，通過構建雙層石墨烯并施加垂直電場，研究人員可以在不犧牲電子遷移率的情況下打開石墨烯的帶隙，從而實現高效的場效應晶體管（FET）。此外，利用石墨烯的高導熱性，未來的芯片可以采用石墨烯互連材料，以減少電子器件的熱效應，提高整體計算性能。

石墨烯在光電子器件中的應用

  光電子領域是石墨烯半導體最具潛力的應用方向之一。由于石墨烯的超寬帶光吸收特性（涵蓋從紫外到遠紅外的整個光譜范圍）和超快光響應速度，基于石墨烯的光電探測器、激光器和太陽能電池已成為研究熱點。

  在光電探測器領域，石墨烯-硅異質結探測器能夠在傳統硅光子技術的基礎上顯著提高響應速度和光電轉換效率。相比于傳統硅光探測器，石墨烯光探測器能夠在更廣泛的光譜范圍內工作，并具有更快的響應時間。因此，石墨烯在高速光通信、量子光學和生物成像領域的應用潛力巨大。

  此外，石墨烯在光伏領域的應用也在不斷拓展。研究表明，石墨烯可以作為透明電極材料，用于提高鈣鈦礦太陽能電池的光電轉換效率。與傳統的氧化銦錫（ITO）相比，石墨烯具有更高的化學穩定性和機械柔性，使其成為下一代柔性光伏電池的理想選擇。

石墨烯在 3D 集成電路中的應用

  隨著半導體行業向3D集成電路技術發展，石墨烯的高導熱性和優異的電學性能使其成為解決熱管理問題和提高器件性能的重要材料。3D IC 通過將多個芯片垂直堆疊，可以提高計算密度和數據傳輸速度，但這一技術面臨嚴重的散熱問題。石墨烯的高熱導率能夠有效傳導熱量，降低器件工作溫度，從而提高芯片的穩定性和壽命。

  此外，在3D互連結構中，石墨烯具有比傳統銅互連材料更低的電阻和更高的載流子遷移率，可用于替代現有的金屬互連技術，提高信號傳輸速率，降低功耗。當前，英特爾、三星等半導體巨頭正在積極探索石墨烯在 3D 互連中的應用，未來有望實現大規模商業化。

  盡管石墨烯在半導體領域具有巨大潛力，但其商業化進程仍面臨諸多挑戰。一方面，高質量、大面積石墨烯薄膜的可控合成仍然是制約其大規模應用的關鍵問題?，F(xiàn)有的 CVD 法可以生產高質量的石墨烯，但在均勻性和層數可控性方面仍需優化。另一方面，石墨烯器件的工藝兼容性和產業鏈整合仍有待突破，需要進一步發展與現有半導體制造工藝兼容的加工技術。

  然而，隨著全球半導體行業對新型材料的需求增加，石墨烯半導體的市場前景仍然廣闊。預計在未來5-10年內，石墨烯將在高頻電子器件、光電探測器、3D 集成電路等領域率先實現商業化應用，推動半導體行業邁向更高效、更低功耗的新階段。
